  • 柏楚云排样
批量导入dxf图纸

准备工作

1.在excel表格内预置dxf路径信息、零件相关信息和扩展属性对应数据,注意:表头行不要使用合并功能,保证一个参数对应一列数据。



2.在适当的空间内,创建一个文件夹,文件夹内包括上述表格和dxf图纸文件。



功能使用

零件列表内,点击【添加零件】按钮内的右侧的小箭头,在下拉框内选择【Excel导入】



点击【打开Excel】,将本地的表格文件导入至云排



通过鼠标右键将首行设置为标题行,将最后一行设置为结束行



在模板配置界面,选择【DXF导入】模板

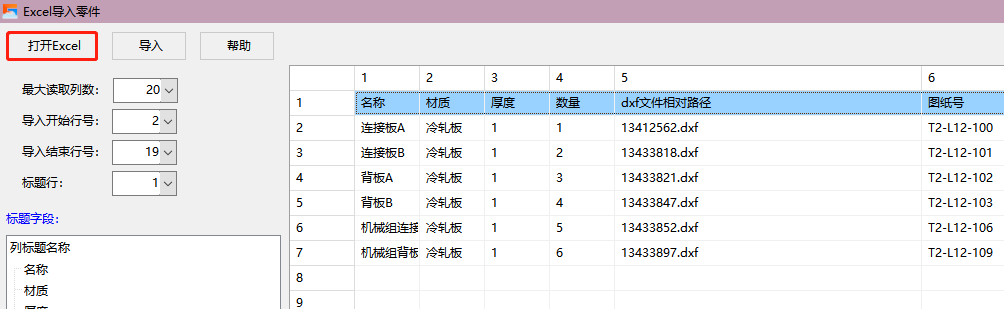

零件图纸路径的选择,需要参照表内路径信息所在列,如下图所示,在该表格中,路径信息在【DXF路径】列,则在下拉框中选择“DXF路径”;

路径选择【相对路径】 什么是相对路径?



零件基本属性的配置,可以按照当前表格内的零件信息进行调整



如果需要导入零件扩展属性,勾选【零件扩展属性】,选择下方需要导入的具体扩展属性,如下图所示导入的扩展属性是【图纸号】



设置完成后,点击导入即可



零件列表展示如图所示,如需要在零件列表中,显示扩展属性列,请在导入零件前,设置自定义列显示。如何设置自定义列显示?
