Excel导入指定数量nc1文件

功能描述:支持Tekla导出的nc1文件通过Excel批量导入,并且可以设置数量列的映射关系,然后在零件列表内生成对应数量的零件。查看操作视频

  • 点击【添加零件】选择“Excel导入”。

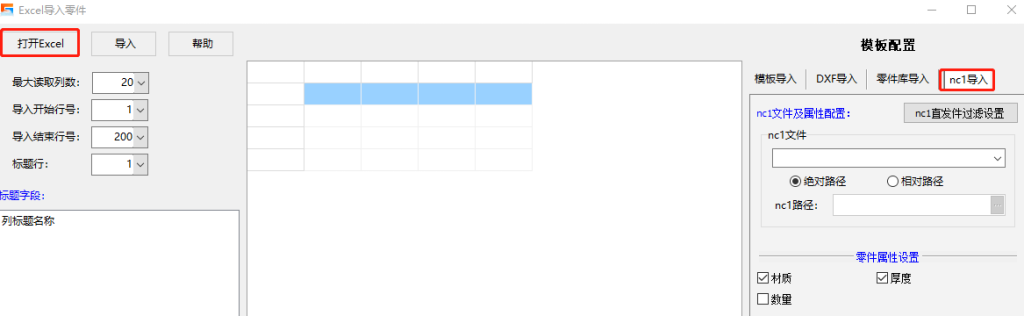

  • 选择“打开Excel”,选择需要的表格文件导入。



注:表格文件需要和nc1在一个文件夹内。



  • 导入进来的表格文件,如果文件第一行不是标题行,需要将标题行手动右击设置“标题行”;如果紧跟着标题行的,不是导入开始行,也需要将导入开始行手动右击设置“导入开始行”;导入结束行也是同理,最后一行不是结束行就需要手动右击设为“导入结束行”;如果表格顺序没问题的话,就可以不设置。



  • 右侧信息栏可分为“nc1文件及属性配置”、“零件属性设置”以及“零件基础属性设置”。

(1)在下拉框中勾选与nc1文件名称对应的列的名称



(2)因为表格文件和nc1文件在一个文件夹内,所以选择【相对路径】。注:绝对路径和相对路径释义链接

(3)零件属性设置也依照需求来勾选应用,勾选时,会优先使用nc1文件中的属性,不勾选时,则会使用零件的默认属性;如果希望零件数量按照Excel表格内的来设置,则可以取消勾选数量,在下方的零件基础属性通过映射来设置零件的数量,可参考下图来设置。



  • 设置完这些,点击确定,就可以将零件导入进来了,在零件列表可以看到导入的零件,及其零件材质、厚度、数量信息。

更新时间:2022-09-13
