批量修改外轮廓尺寸

功能描述

批量微调零件的外轮廓尺寸,支持修改零件指定边尺寸。



常用场景

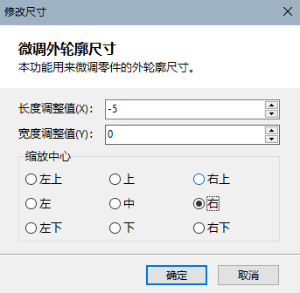

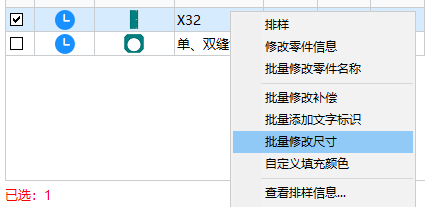

一、钢构行业加工长条形零件,需要在长度方向增加20mm~30mm来避免误差影响,但不能影响现有的孔位。首先选中零件-右键选择【批量修改尺寸】

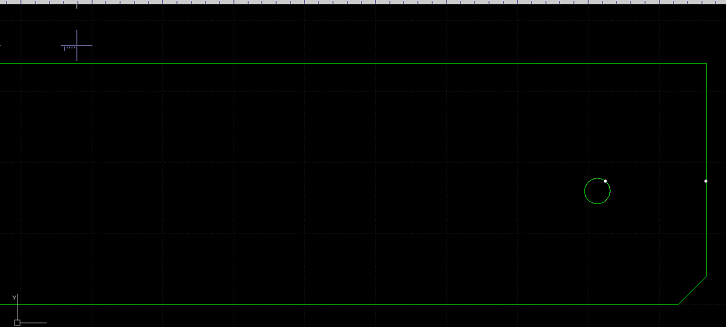

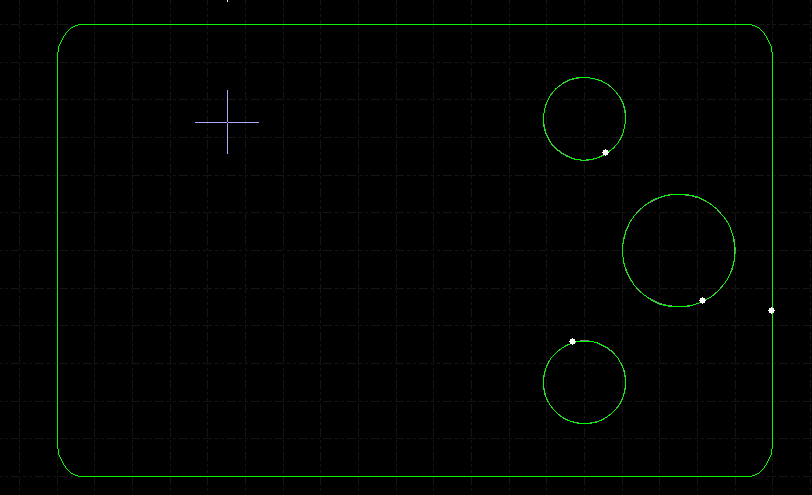

如图所示,零件的孔位在右,我们为了保证孔位不移动

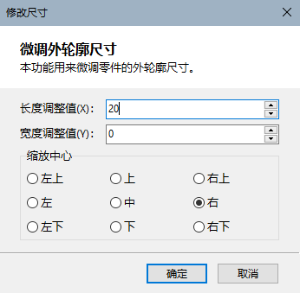

需要选择放缩中心为“左”,其次按照场景要求,调整“长度调整值”为20即可



注:可在零件详情界面,通过软件测量工具,验证外轮廓的调整是否符合预期。双击“零件”进入详情界面

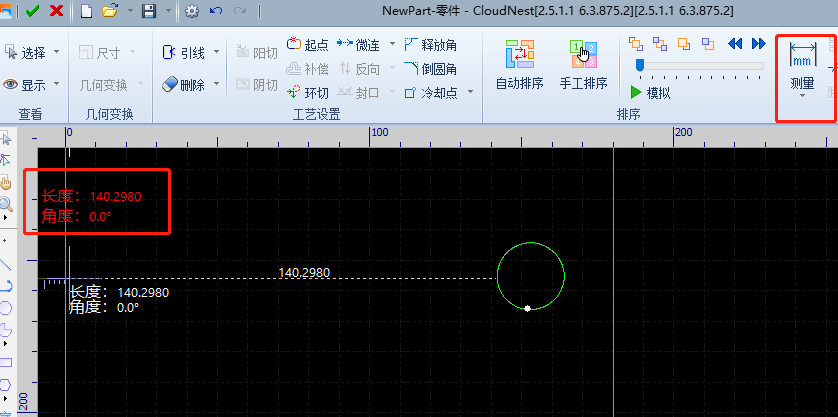

点击【测量】,选中需要测量起点和终点即可
