Tekla导出nc1文件携带零件编号和划线

在Tekla中,点击【输出】-选择【NC文件】

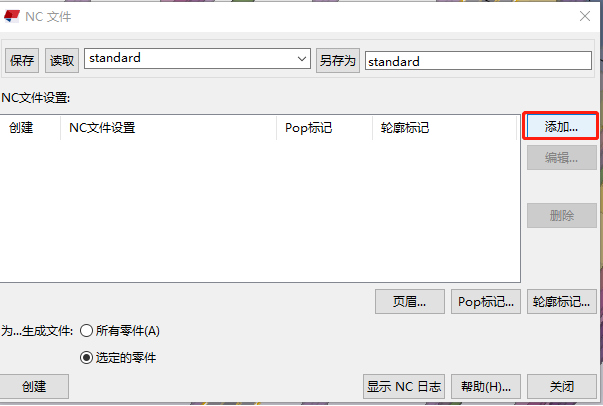

在弹窗内,点击【添加】,新增一种NC文件设置

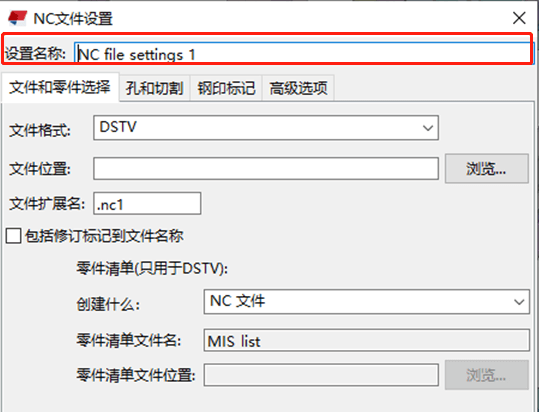

首先编辑下设置名称,方便后续使用

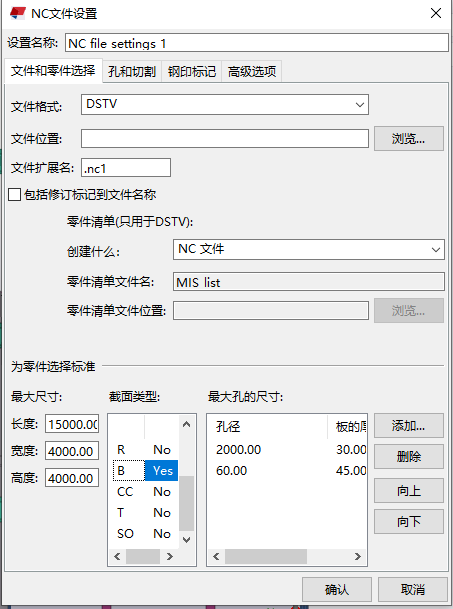

在【文件和零件选择】页面,设置界面类型,点击【确认】

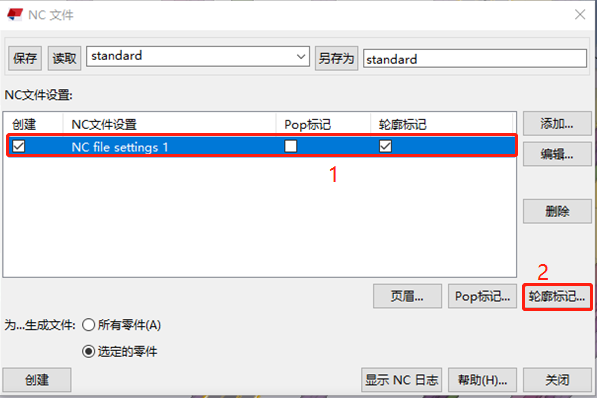

设置弹窗页面关闭,NC文件设置列表可以看到上一步新增的文件设置,勾选该设置,并且勾选【轮廓标记】,点击【轮廓标记】按钮,设置下轮廓标记规则

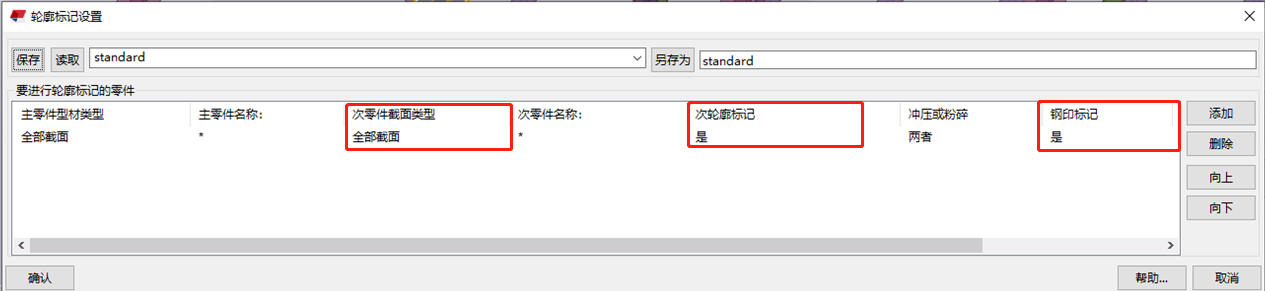

按照下图进行设置,【次零件界面类型】选择“全部截面”,若需要在云排样中显示零件划线,【次轮廓标记】选择“是”,若需要在云排样中显示划线标号,【钢印标记】选择“是”,点击【确认】


更新时间:2022-09-09
