常见问题
TubesT-导入失败或识别错误

从文件添加图纸时,可能会出现如下情况:

1、导入失败

2、识别错误

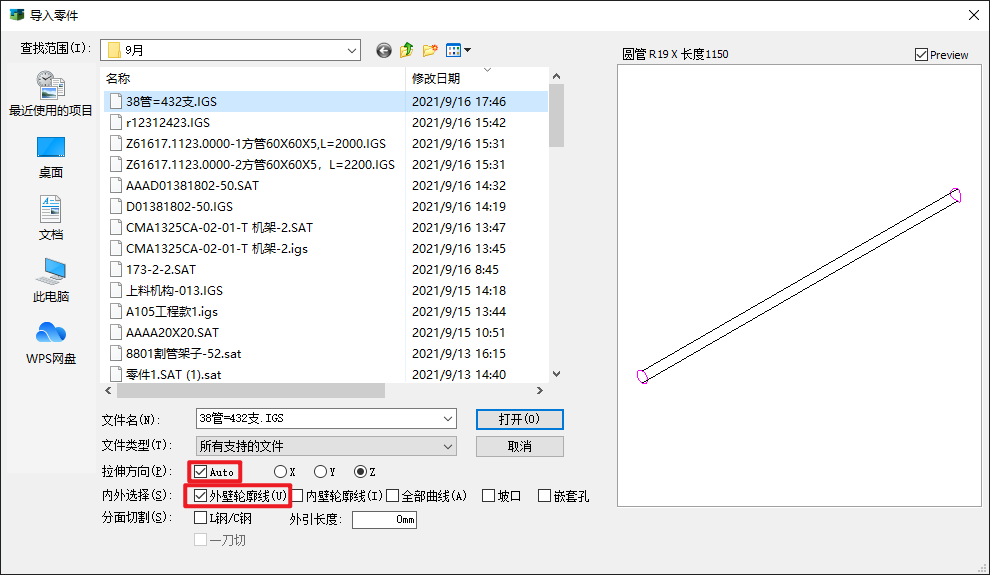

遇到这种情况请先检查导入参数:

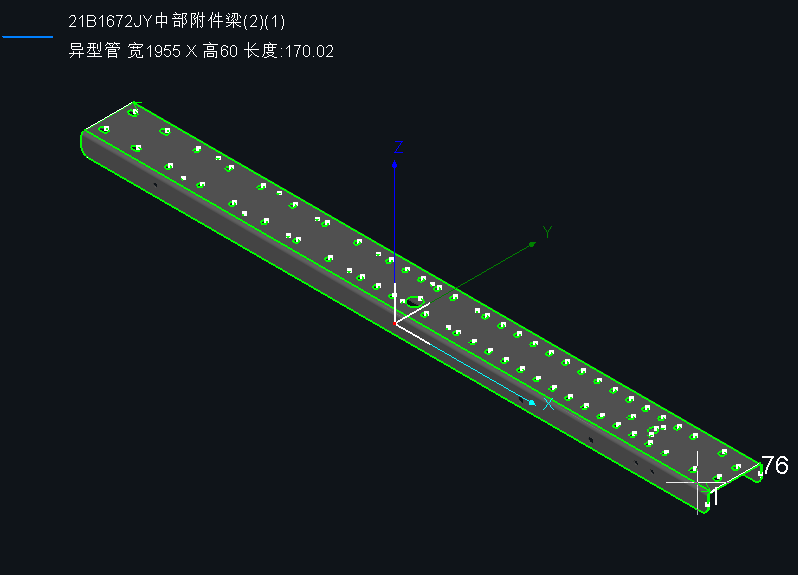

1、Auto代表自动选择,在导入文件时会自动读取零件的拉伸方向。

当自动读取的拉伸方向与实际不符时,可手动进行调整,直至截面类型和图像预览与实际管型一致。

2、内外选择一般都选外壁轮廓线

3、只有坡口机才需勾选坡口

4、零件中有嵌套孔时请勾选嵌套孔,否则会造成嵌套孔刀路丢失

5、角钢槽钢等片体钢才需勾选“L/C钢”;如是圆管方管等管材不要勾选“L/C钢”

如调整导入参数后依然无法导入,请进行选择:
