CypNest-零件间排序

零件间排序

通过手动操作确定零件切割的先后顺序。

注意:共边组作为一个整体(视为一个零件)进行排序。本功能无法调整共边组内单个零件的切割顺序。共边组顺序调整详见共边组刀路



「零件间排序」侧边栏

进入零件间排序功能以后软件将会显示排序结果,这时候可以进行如下操作。

「排序」工具组

  • 开始排序(R):点击该命令将会从头开始排序。

注意:排序途中,该命令名称会变成从头开始,两者功能一致,只是文字不同

  • 从此排序(S):选中某一个零件以后,点击该命令,即可从该零件开始向后排序。
  • 回退(Backspace):点击这个按钮,回退到上一个零件进行排序。
  • 完成剩余(E):结束排序,还未排序的零件将保持原顺序。
  • 最前:将当前选中的零件设置为最先切割。
  • 前移:将当前选中的零件顺序前移1位。
  • 后移:将当前选中的零件顺序后移1位。
  • 最后:将当前选中的零件设置为最后切割。



「排序操作」工具组

该工具组内按钮可以控制使用哪种方式进行手动排序。

  • 点选/框选:默认选项。
  1. 点选:是指鼠标通过鼠标点击零件进行排序,鼠标点击顺序即为零件切割顺序。
  2. 框选:拖动鼠标框选零件,对框选的零件进行排序。被框选零件的切割顺序由框选排序参数决定。

  • 拉线排序(Shift):手动排序时会存在一个黄线。开启拉线排序以后,点击鼠标会根据黄线经过零件的先后决定零件的切割顺序。

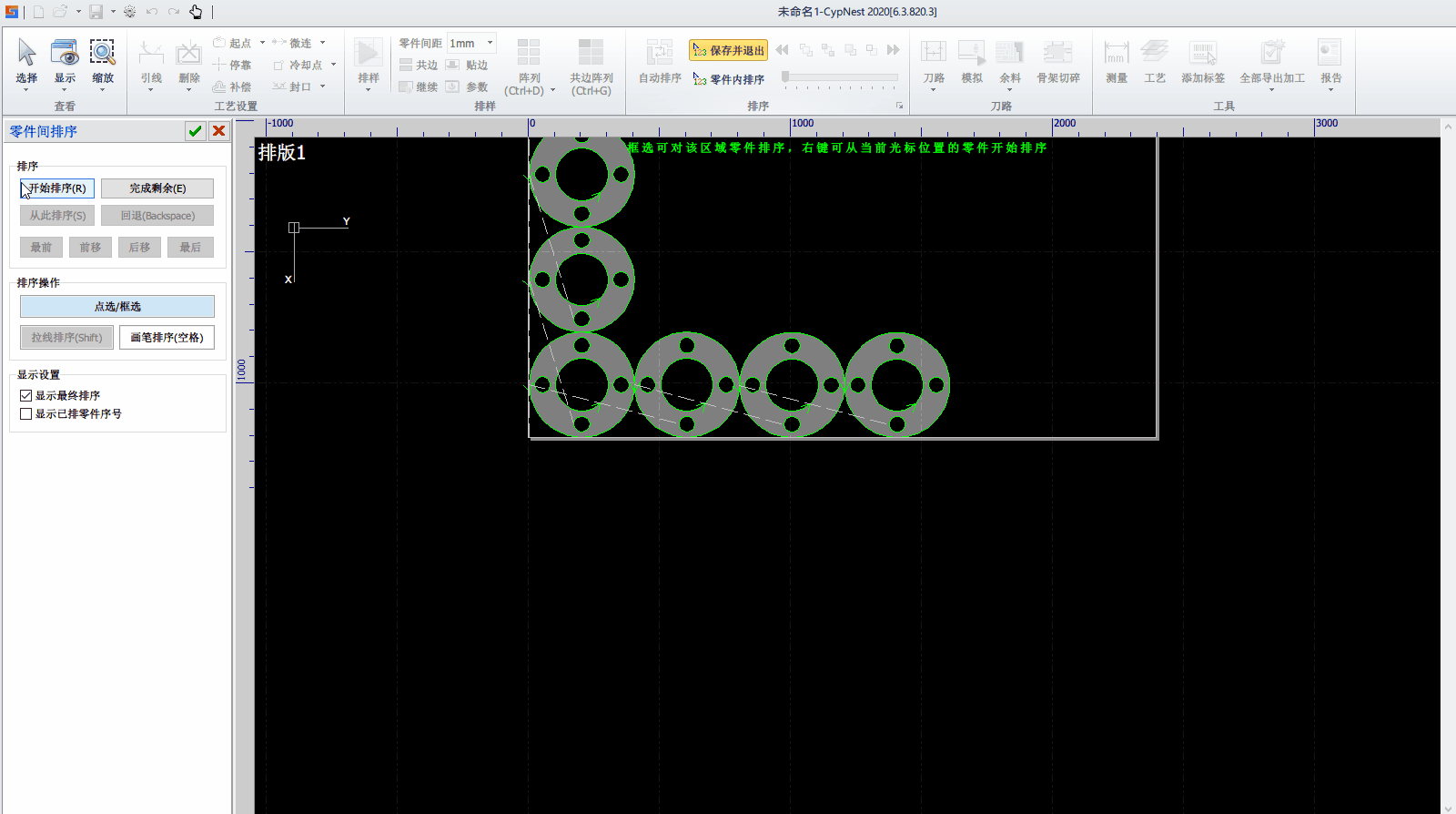

  • 画笔排序(空格):开启画笔排序以后,移动鼠标。鼠标经过零件的先后顺序决定零件的切割顺序。

「显示设置」选项组

  • 显示最终排序:这个选项控制是否显示未排零件之间的顺序。

  • 显示已排零件序号:这个选项控制是否显示已排零件的序号。

结束排序

点击零件间排序侧边栏标题上的,确认当前排序并退出。

点击零件间排序侧边栏标题上的,直接退出,切割顺序回复到进入功能前的状态。
