CypNest软件新功能介绍

CypNest新功能介绍

CypNest 870版本新功能介绍



一、支持图层映射可以区分文字和实体

新版本图层映射也可以区分文字和实体,文字默认不加工,实体默认加工 1。



二、支持自动工艺参数和软件参数一致

自动工艺参数设置界面和软件内设置零件工艺的参数界面一致(以补偿参数设置界面为例子)。



三、支持自定义货币单位

在报告按钮下拉菜单-自定义报告单中可以设置计价单位,适配部分小币种需求。



四、支持板材留边四个边设置不同数值

在新建排样任务界面,点击留边参数右侧的三角符号,可以设置四个板材边不同的留边距离



五、支持显示排版微连个数

在报告按钮下拉菜单栏-自定义报告单-用户模板-三种模板里面的排版信息里面可以设置是否显示微连数,默认不勾选,可快速的知道每个排版中微连的数量。



六、支持零件组合布满排样

设置为零件组合后,鼠标右击零件组合,出现布满排样按钮,点击该按钮,可快速将该零件组合布满当前板材。



七、支持共边阵列三角形一笔画切割、波浪形刀路

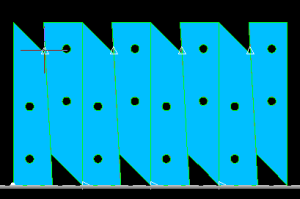

一笔画切割:在共边阵列参数中增加三角形一笔画切割刀路,起点穿孔一次。切割路径按照箭头所指方向切割。



波浪形:先切波浪,顺序按照红-黄-粉-蓝,最后再补切外框,即切白色的路径。



八、支持单零件共边阵列对全部共边零件,设置母材后切刀路

母材后切:切割刀路从靠近板材边缘区域向内切割。



九、支持对不同类型的图纸错误自动处理

零件识别界面增加“自动处理”按钮,设置相应参数,可以自动处理非法情况,并且自动识别为零件。



十、支持自动排样智能推荐合适板材

当自动排样时,如果板材规格较多,可以设置智能推荐合适板材,最大化利用板材。



十一、支持全部穿孔可以应用到所有

全部穿孔新增选项,可以选择应用当前、应用所有或应用选中,刀路深度排序状态下也支持。



十二、支持设置零件是否允许镜像

零件悬浮窗和零件详细信息列表可以设置禁止镜像排样,设置后自动排样、手动排样和共边阵列均生效。



十三、支持选中排版上零件显示所占用尺寸



十四、支持按照高度/宽度快速选择图形

在图纸处理界面,显示下拉菜单-快速选择,可按照高度/宽度快速选择图形。



十五、支持零件识别界面的显示信息更详细

在零件识别界面选中图形可以显示选中图纸个数、零件个数、选中图纸矩形外包围框尺寸等信息,方便查看。



十六、支持手动选择给零件添加工艺,更快捷地确认

在排样界面框选生效零件后,直接按 Enter 键便可确认选择。



十七、支持自动排样优先使用组合零件

自动排样参数界面,勾选“优先使用组合”,则可以优先使用组合进行自动排样。



十八、支持自动微连参数可以保存并自动调用

自动微连参数界面,增加一个常用配置,支持保存自动微连参数并自动调用。



十九、支持设置切碎线起点可以规避板材边缘

骨架切碎参数界面,勾选“起点规避板材边缘”,则对于起点在板材边缘的切碎线会自动反向(默认不勾选)。



二十、支持选中共边区域 ,高亮显示共边线

鼠标选中共边区域时,共边线会高亮显示。



二十一、支持丰富排样板材选择功能

自动排样参数界面,在板材列表新增四个选项,选择功能包括【全选】【全不选】【反选】【取消选中排样结果】。



二十二、支持选中图形,识别零件只对选中生效

导入零件时,当选中图纸点击识别零件, 只对选中图纸部分生效。



二十三、支持自动排样最少套裁功能

自动排样参数界面,勾选“最少排版模式”,则可以生成排版数较少的排样结果。



二十四、支持零件数量可以按套数/倍率修改

支持零件数量批量增加、减少、倍乘、倍除或者定量修改。



二十五、支持余料板批量导出

支持导出当前排版/勾选排版/所有排版的余料板材。



二十六、支持零件组合排样时保留刀路和排序



二十七、支持统一自动排序界面以及开放共边组内轮廓排序

统一了自动排序功能界面,支持共边组合零件内排序。



二十八、支持自动推荐零件打标文字位置

为避免横向或纵向生成文字标识时,因零件干扰导致生成失败的情况,支持自动推荐打标文字位置。



二十九、支持选中图纸时可以自动定位

在零件识别界面点击左侧零件自动定位零件所在位置并以该零件为中心显示。



CypNest 865版本新功能介绍



一、 支持自定义快捷键功能

排样界面,点击“显示”按钮-“自定义快捷键”,即可自定义快捷键。



二、 支持“贴边”功能对自动排样生效

“贴边”按钮右侧小三角点击后,可以勾选“自动排样启用贴边”。



三、 支持共边阵列时,零件不完全共边

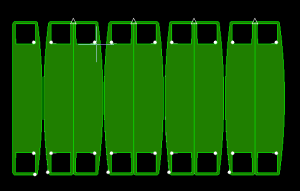

共边阵列,增加对下面两种零件共边样式的支持。



四、 支持报价单中轮廓数量排除打标轮廓

865 版本表单参数设置改版,支持报价单中排除打标轮廓。



五、 支持零件圆弧部分共边

支持零件圆弧部分共边。



六、 支持 CAD 文件中标注比例因子不为 1 时给出提示

有的 CAD 图纸绘图不标准,标注比例因子不为 1,为了防止加工误差,图纸导入后会给出提示。



七、 支持手动排序时,将某个轮廓进行插入排序

当手动排序时,选中某个轮廓-右击-调整顺序-输入序号,即可指定某个轮廓的顺序。



八、 支持修改排样结果数,使得零件超出计划数

在排样界面,选中右侧排样结果-修改加工数量。



九、 支持设置文字标识时,自定义内容

鼠标移动到左侧零件列表-右击-文字标识,自定义标识内容。



十、 支持根据轮廓大小,自动调节模拟速度

当零件中含有大小不一的轮廓时,软件智能调节模拟速度,使得小轮廓速度缓、大轮廓速度快,模拟效果更佳。



十一、 支持将零件导出为 dxf 格式文件

在零件详情页,支持勾选零件后,导出为 dxf 格式文件。



十二、 支持骨架切碎设置板边缺口

支持骨架切碎线,设置板边缺口。



十三、 支持自动识别零件种类扩大到 2000 种

支持一次性导入并识别 2000 种零件。



十四、 支持矩形单板排样时,矩形零件排样效果优化

865 版本在矩形单板排样时,多矩形零件排样效果较以前版本有较大提升。



十五、 支持更多风管展开类型

增加“椭圆锥管”、“等径同平面任意角度 Y 型三通”、“长圆管长向之字形弯头”、“平口任意偏心矩形锥管”等 4 种风管展开类型。



十六、 支持显示零件间空移路径或全部空移路径

支持显示零件间空移路径或显示全部空移路径。

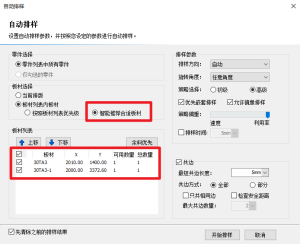

十七、 自动排样支持“智能推荐合适板材”

当自动排样时,如果板材规格较多,可以设置智能推荐合适板材,最大化利用板材。



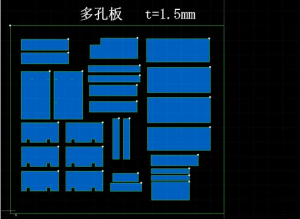

十八、 图纸处理支持自动识别零件外框

绘制零件图纸时,可能会在零件外自带一个板材外框,现软件支持自动识别外框后,设置框内零件。



CypNest 860版本新功能介绍



一、 支持零件组合功能

选中板材上零件-右击-组合零件,可以生成零件组合,鼠标左击组合可拖出到板材上排样。



二、 支持零件“对齐旋转”功能

点击“对齐旋转”-左击需要对齐的零件边-左击想要旋转的零件边,就可以自动计算角度旋转零件。



三、 支持“母材后切”功能

自动排序-高级参数界面,支持设置“母材后切”,根据零件间排序结果,设置零件外轮廓的起点和切割方向。



四、 支持DWG 2018版本的读取

支持保存为2018版本的DWG格式文件的读取。



五、 支持引线从顶点引入时设置避让距离

点击“引线”按钮,在引线位置设置中,可以设置“避让距离”



六、 支持排样结果不合法情况有更明确的提示

当排样时,右侧排样结果处,可能会有感叹号提示,当前增加具体错误类型的提示,方便排查问题。



七、 支持大文件的读取打开

对于复杂图形(比如含有十万个内孔的图形),增加支持,导入更流畅。



八、 支持快速修改非共边零件的补偿值

当排样结果已经带有补偿信息时,如需修改,点击补偿下拉按钮,即可对非共边零件批量修改补偿值。



九、 支持相同的共边组合,批量修改微连、引线等工艺

选中共边组合-点击“编辑共边刀路”,进入“刀路编辑”界面后,设置工艺,点击“应用当前”或“应用所有”。



十、 支持共边刀路引线设置避让距离

生成C型刀路时,支持设置引线的避让距离。



十一、 支持识别导入排样结果后设置加工次数

支持识别导入排样结果后设置加工次数。



十二、 支持识别排样结果后,设置板材留边

识别排样结果时,未识别到外框时,按照设置的留边值进行留边。



十三、 支持设置“安全孔”尺寸

支持设置“安全孔”范围,设置后小于此数值小孔,智能排序时,不参与自动避障。



十四、 支持更强大的选择功能

支持在图纸处理、绘图界面,快速选择不同类型对象。



十五、 支持更多风管展开类型

增加正圆锥管、等径圆管任意角度三通、异径圆管任意角度三通、异径圆管偏心任意角度三通这四种类型展开。



CypNest 855版本新功能介绍



一、 报价单支持显示实际切割米数

在自定义表单中,报价单切割长度,可以设置为按照实际切割长度计算或按照零件轮廓总长度来计算。



二、 骨架切碎线支持手动调整和绘制

1. 自动生成骨架切碎线后,可以“编辑单条切碎线”或“编辑整条切碎线”。

2. 可以直接“手动绘制切碎线”。



三、 图纸处理界面支持按尺寸范围选择轮廓

图纸处理界面支持按照尺寸范围选择轮廓,设置不同图层工艺加工。



四、 支持交叉点添加微连

零件共边后,支持在共边线交叉处,自动添加微连。



五、 支持飞切保留微连

对圆孔、腰圆孔,支持飞切保留原图微连功能。



六、 支持设置骨架切碎线和零件相对切割次序

支持设置“切碎线先切”,然后再切割零件。



七、 零件栏支持对零件进行排序



八、 增加图形替换功能,支持替换为点、圆、十字、窄缝

选中图形,点击选项进行替换。

PS:替换窄缝时,实际图形上窄缝宽度,小于设定值;窄缝深度大于设置值,才可以替换。



九、 贴边功能,支持内轮廓添加补偿

支持零件内轮廓含补偿的零件,进行贴边。



十、 支持设置导出文件的默认文件名

支持设置导出加工文件的默认文件名。



十一、 支持按照板坯面积计重

支持报价单中,可以以板坯面积计重。

1. 按照整板材计价:报价单中“板材费用”按照整张板材来计算。

2. 按照板坯尺寸计价:报价单中“板材费用”,按照排样零件最小矩形外包围框计算。

3. 按照板坯面积计价:报价单中“板材费用”,按照实际排样界面包围框计算。



十二、 支持排样后调整零件间距

排样后,对排样结果调整零件间距。



十三、 支持共边线高亮显示

开启后,共边线以黄色高亮显示。



十四、 支持干涉零件确认后导出

干涉零件,确认无误后,允许导出。



十五、 支持手排镜像零件时,零件内不加工、打标字不镜像

1. 白色为不加工图层,镜像后不变。

2. 蓝色为打标图层,镜像后不变。

3. 绿色为加工图层,镜像后改变。



十六、 支持从三维展开添加零件

点击“添加三维展开”,可以添加三维零件。



十七、 风管展开模板支持“方接圆”类型

“添加风管展开图”中,添加“方接圆”类型。



CypNest 850版本新功能介绍



一、 支持添加标准零件

制作:鼠标在零件上右击-制作零件模板

调用:添加标准零件-用户自定义零件



二、 支持给零件自动添加文字标识

鼠标在零件上右击-文字标识



三、 支持共边组合和单零件混合排序

排序时,共边组合可以不再一起排完,支持和单零件混排



四、 支持设置零件内孔禁止嵌套

某用户自动排样,某些零件内容不希望排入小零件的情况。



五、 支持手动微连应用到所有排版

添加后,所有排版上满足条件的相同零件都加上微连



六、 支持批量修改微连大小

当我们设置微连后,发现大小不合适,支持批量修改



七、 支持对多个排样结果同时生成自动余料线



八、 增加新版报告单,更方便自定义编辑



九、 新增机床配置,可设置切割机床加工参数



十、 支持手动排序同时设置起点

支持零件内手动排序时修改起点位置



十一、 支持含有多个余料图纸的文件导入

希望一次性导入多个余料图纸文件



十二、 支持在余料板材上再次生成余料线、生成余料图纸



十三、 支持共边零件替换后重新生成刀路



CypNest845版本新功能说明



一. 自动备份排样任务文件

在用户参数中,可以设置自动备份的时间间隔和文件保存位置



二. 零件优先嵌套、相间排样

自动排样参数界面,勾选“优先嵌套排样”,则可以优先将小零件往大零件内孔排入



三. 标准零件内增加矩形、圆形等基础图形

在线零件库中添加更多标准零件



四. 增加整版自动居中和嵌套零件均匀分布的功能



五. 增加阶梯型刀路

共边阵列支持生成阶梯型刀路



六. 增加利用率的计算方式

用户参数中可以设置利用率的计算方式



七. 增加批量锁定零件旋转角度功能

勾选零件后,点击零件列表,可以对勾选零件,批量设置锁定旋转角度。



八. 增加旋转至最佳角度,对当前和勾选零件生效功能

鼠标移动到零件上-右击,可以对此零件或勾选零件,旋转至最佳角度



九. 增加选中部分区域排序功能

在手动排序-框选排序时,可以根据框选排序参数,对框选区域内轮廓进行排序



十. 增加排版列表快速选择功能

排样结果,右侧排样列表,可以对按shift键、ctrl键进行多选



十一. 图纸处理界面,增加绘制文字、批量修改文字功能

在图纸处理界面,增加绘制文字和文字编辑功能,可以选中多个文字



十二. 增加识别并导入用户排版功能

对于用户已经排样好的排样结果,可以导入识别
