激光镜片材料详解,镜片的差距到底在哪里? 激光镜片 221

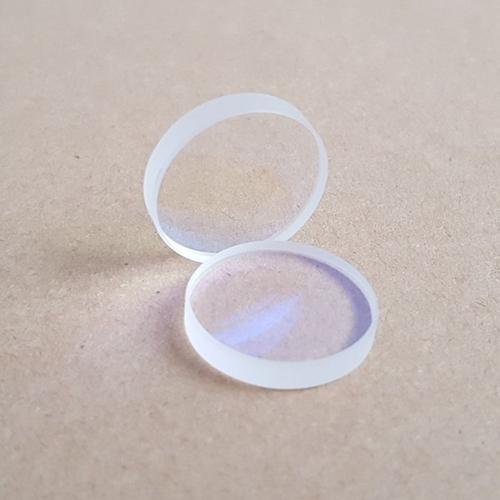

目前,市面上激光镜片的规格以及品种繁多,价格也都参差不齐,具体这些镜片的使用材料的差别以及价格差异体现在哪里呢?

下面给大家从光学镜片的基材方面给大家做一个详细的介绍:

光学玻璃(BK7/K9)

BK7(K9) 是常见的高硼硅冕牌玻璃之一,透射范围380nm ~ 2100nm,它的同质性高、气泡、杂质含量低,可直接作为透射光学用材料。BK7 硬度较高,具有良好的抗划伤性。但热膨胀系数较大,不推荐用于温度敏感的应用。

所以BK7(K9)材料容易受到高温膨胀炸裂,基本不用于激光切割范围,由于成本低,常用于低功率(≤500W)激光焊接领域。

熔融石英(Fused Silica)

国内将熔融石英材料分为JGS1、JGS2和JGS3,用于不同的应用。

● JGS1:通常用于紫外,可见光波段,材料不含气泡和杂质。

● JGS2:通常用于反射镜基底,材料含较多小气泡。

● JGS3:在红外有很好的透过率,但是包含很多气泡,限制了它的广泛使用。

一般情况下,若无特殊声明,我们称紫外熔融石英(UV Fused Silica) 为熔融石英。紫外熔融石英是一种具有极高纯度的无定形二氧化硅,透射范围从紫外185nm ~ 2300nm。这种非结晶、无色的石英既有非常低的热膨胀系数,又有良好的光学特性。其传输和同质性超过结晶形式的石英晶体(Crystal),熔融石英具有高的损伤阈值,是高能激光领域理想的使用材料之一。紫外熔融石英具有高折射率均匀性,且杂质含量低,同时适用于透射和反射光学系统,应用高能量光学系统中。

在激光切割领域,熔融石英用于制作各种光学元件,相比于BK7 而言,更适合于要求透过率更高、更高损伤阈值要求的领域。根据不同熔融石英材料的特性应用:JGS1优于JGS2优于JGS3。

在成本方面,JGS1价格昂贵。JGS2相对便宜,但内有气泡。所以目前市场上主要以JGS2材料为主,用于制作中小功率的激光镜片,性价比高。对于要求不高的切割要求是可以满足的,但是对于中高功率激光切割方面,JGS2的表现效果会差很多,为了达到更好的使用效果,一般都以JGS1材料应用更佳更稳定。

光学镜片除了基材的差别,镀膜方面也是有很大的差异,不同的镀膜设备、镀膜材料以及配比、镀膜的时长要求等,其对镜片的透过率,使用寿命以及使用效果均有影响。所以,选择激光镜片的参考不仅仅只停留在价格方面,品质才是重点。





来源:公众号@激光切割联盟
