钣金加工对激光切割的需求分析 钣金加工、激光切割 44 2

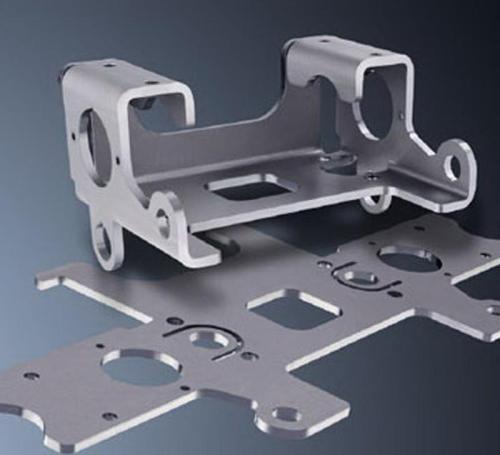

激光切割在钣金加工中的应用

随着钣金加工工艺的飞速开展,国内的加工工艺也不断更新迭代。在钣金切割应用中,切割设备主要有(数控的和非数控)剪床、冲床、火焰切割、等离子切割、高压水切割、激光切割等等。钣金切割应用范围非常广泛,如重型机械、船舶、服装、玻璃等行业,提高板材利用率能够降低企业的生产成本,给企业带来可观的经济效益。

剪切、冲孔和弯曲是钣金加工的传统方法。在加工过程中,这些方法不能从模具中分离出来,在加工过程中经常会装配成百上千的模具。模具的广泛使用不仅增加了产品的时间成本和资金成本,而且降低了产品加工的精度,影响了产品的可重复性,不利于生产过程的变化。这不利于提高生产效率。采用激光加工技术可以节省生产过程中的大量模具,缩短生产时间,降低生产成本,提高产品精度。冲压件的激光切割也可以保证模具设计的精度。消隐是以前的绘画过程,其大小通常会被修改。通过激光切割冲裁件的试制加工可以更准确地确定冲裁模的尺寸,这成为钣金加工批量生产的基础。



传统钣金加工工艺的不足点:

常规的钣金加工工艺是:剪切-冲-折弯-焊接流程或者火焰等离子切割-折弯-焊接工艺。在多品种、小批量、定制化、高质量、短交货期的订单面前,它有着明显的不足:

1.(数控)剪床由于其主要是直线裁剪,只能用在只需要直线切割的钣金加工上;

2.(数控/砖塔)冲床对厚度在1.5mm以上的钢板切割有限制,并且表面质量不好,成本高、噪音大,不利于环保;

3.火焰切割作为最初的传统切割方式,在切割时热变形大、割缝宽,浪费材料,加工速度慢,只适合粗加工;

4.高压水切割加工速度慢,造成污染严重,消耗成本高。



钣金激光切割的特点

激光切割具有柔性化水平高、切割速度快、消费效率高、产品消费周期短的优势,快速得到了消费市场的亲睐。激光切割于传统切割方式相比,具有以下特点:

★激光切割柔性化程度高,切割速度快,生产效率高,产品生产周期短;

★激光切割无切削力,加工无变形;

★无刀具磨损,材料适应性好,有效生命期长;

★不管是简单还是复杂钣金件,都可以用激光一次精密快速成形切割;

★其切缝窄,切割质量好、自动化程度高,操作简便,劳动强度低,没有污染;

★可实现切割自动排样、套料,提高了材料利用率,生产成本低,经济效益好。



钣金加工工业发展状况分析

钣金行业是与普通消费者生活密切相关的行业,虽然相对于金属加工来说只占35%-45%的比重,但是几乎所有的制造行业中都会涉及到钣金加工,比如:电力行业,机床机器行业,食品机械,纺织,电器,仪表,设备,电力,网络,环卫,橱卫,办公等等;具体产品有:高低压机柜,控制柜,控制箱,电箱,垃圾桶,设备和机器的外壳,网络机柜,电脑机箱,电器仪表的外壳,不锈钢厨卫设备,办公家私产品,地铁产品等等。

我国制造业的快速发展、巨大的工业产品市场容量带动了钣金加工行业的发展,我国钣金加工产品的市场需求十分强劲。2014年我国钣金加工业总产值已达到5406亿元,近年来一直保持稳定的市场增长,到2019年达到7340亿元。



激光切割机在钣金加工中的实际应用及优势:

(1)利用软件,提高激光切割效能。激光切割能够有效的利用软件的优点,极大的提高薄板型材料的利用率,减少材料的使用与浪费,同时减轻工人的劳动强度与力度,达到理想的效果。另一方面,优化排料的这一功能性,可以省略薄板切割的开料环节,有效的降低材料的装夹,减少加工辅助的时间。因此,促使切割方案更合理的安排,有效的提高加工效率及材料的节省;

(2)节省产品开发周期,实现钣金零部件批量化生产。在日益发展的市场环境中,产品的开发速度即意味着市场。激光切割机的应用,可以有效的减少模具的使用数量,节省新产品的开发周期,促进其开发的速度与脚步。零件经过激光切割后的质量良好,且生产效率明显提高,有助于小批量的生产,强而有力的保障了产品开发周期日渐缩短的市场氛围,而激光切割的应用可以对落料模的尺寸大小进行精准的定位,为日后的大批量生产铺垫下坚实的基础;

(3)减少钣金加工工序、降低生产成本。钣金加工作业中,几乎所有的板件都需要在激光切割机上一次成形作业,并进行直接的焊接合套,所以激光切割机的应用减少了工序与工期,有效的提高工作效率,能够实现工人劳动强度与加工成本的双重优化与降低,同时促进工作环境的优化,极大的提高研发速度与进度,减少模具投入,有效的降低成本;

激光切割技术的有效生命期长,目前在国内外超越2毫米厚度的板材大都采用激光切割。市场上20mm以内的碳钢板、10mm以内的不锈钢板及亚克力、木板等非金属资料切割普遍运用激光切割。

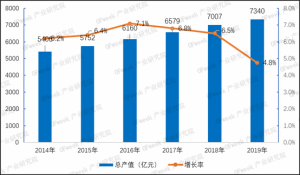

图表1 14-2019年中国钣金加工行业总产值

随着钣金行业的发展和钣金企业制造能力的增强,针对钣金行业的先进激光设备不断推出,在钣金加工行业市场需求推动和激光切割设备性价比不断提高下,激光切割设备在钣金加工行业应用前景将更加广阔。



钣金加工企业区域分布情况

截止2020年7月底,我国拥有钣金加工规模以上企业2万多家,其中环渤海、长三角、珠三角是我国钣金加工企业主要集聚地。其中江苏 (10348)、上海 (4660)、山东 (2483)、浙江 (1874) 广东 (1797)、河北 (1564)、安徽 (758)、辽宁 (602) 钣金加工企业数量位居国内领先地位。

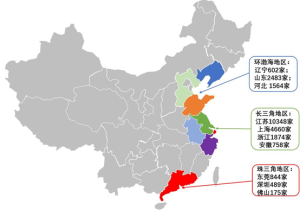

图表2 中国钣金加工行业企业区域分布情况
