首页 » 产品中心 » FSCUT5000

FSCUT5000系列是专门针对专用切管机推出的一款总线切割系统。其中FSCUT5000A系统适用于三卡盘专用切管机,FSCUT5000B系统适用于两卡盘专用切割机;搭配管材套料软件TubesT,实现共边切割,更省时省料。

规格

特性
总线系统
型号
FSCUT5000A
FSCUT5000B
适配软件
TubePro
TubePro
应用场景
三卡盘七轴拉料切割专用切管机
两卡盘进料切割专用切管机

性能特点

管材中心偏差实时补偿,降低管材装夹要求,效率更高;管材对穿孔精度更高,切割更准。
基于总线实时系统和随控一体,管材拐角切割更快;拐角跟随更稳定,切割质量更可靠。
支持支架随动功能,保证管材的整管加工切割质量。
支持空心卡盘的进料切割,大大缩短切管机床身总长,自动化程度高。
支持三卡盘的拉料切割,保证长零件切割精度,实现零尾料切割。
管材套料软件TubesT,绘制三维图形更简单,支持角钢/槽钢/工字钢刀路编辑,共边切割更省时省料。

应用行业

适用于高速高精度专用切管机。广泛应用于自动化产线,健身器材行业。

组件
WKB 无线手持盒

数量:1

CypTronic-E 总线主机

数量:1

BCL4516E I/O扩展板

数量:1

BCS100E 调高器

数量:1

配件
C15-1.5/2.5/4 伺服线

数量:4

C62-2/5/10 62芯线

数量:1

C37-2/5/10 37芯线

数量:1

TubePro TubePro

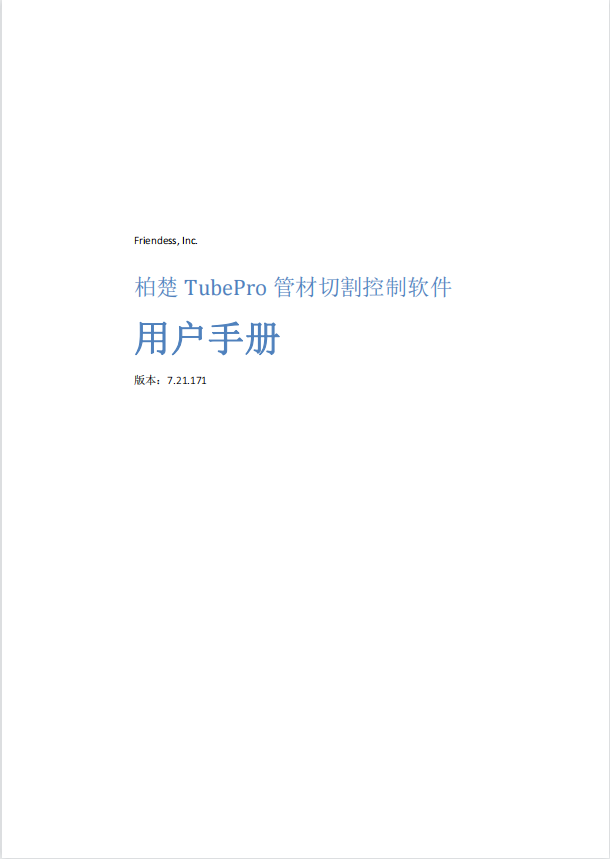

柏楚 TubePro 管材切割软件(以下简称 TubePro)是一个用于加工各类管材的专业切割软件。与排样软件Tubest完美无缝对接,Tubest实现零件的排样、共边、基本工艺和特殊工艺的处理。导出加工文件后,可以直接使用TubePro进行切割。
V7.0.13.135
TubesT TubesT
柏楚 TubesT 管材套料软件(以下简称 TubesT)是一套用于柏楚管材激光切割数控系统的套料软件,针对柏楚 CypTube/TubePro 管材切割软件开发,能够实现图纸处理,共边套料,焊缝补偿等工艺设置以及零件绘制等功能。
1.29.2
